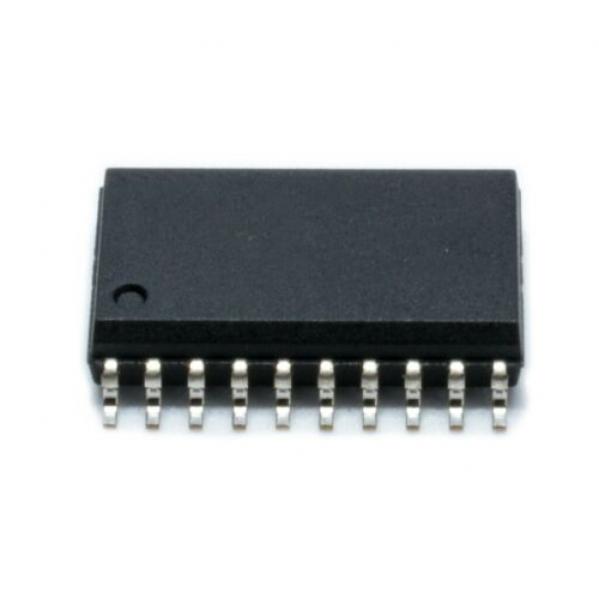

OKTÁLIS D-TÍPUSÚ ÁTLÁTHATÓ ZÁRK

3-ÁLLAMÚ KIMENETEKKEL

Ezek a 8 bites reteszek 3 állapotú kimenettel rendelkeznek

kifejezetten nagy kapacitású vezetésre tervezték

vagy viszonylag kis impedanciájú terhelések. Az eszközök

különösen alkalmasak puffer megvalósítására

- regiszterek, I / O portok, kétirányú buszsofőrök és

működő nyilvántartások.

A nyolc retesz D típusú átlátszó retesz.

Ha a reteszelést engedélyező (LE) bemenet magas, akkor a Q

kimenetek követik az adat (D) bemeneteket. Amikor LE van

alacsonyra véve a Q kimeneteket a logika rögzíti

a D bemeneteknél beállított szintek.

Pufferelt kimenetet engedélyező (OE) bemenet használható

hogy a nyolc kimenetet normál logikába helyezzük

állapot (magas vagy alacsony logikai szint) vagy a

nagy impedanciájú állapot. A nagy impedanciában

állapotban a kimenetek nem terhelik és nem hajtják a buszt

vonalak jelentősen. A nagy impedanciájú állapot és

a megnövelt meghajtás biztosítja a busz vezetésének képességét

buszok által szervezett rendszerben, vonalak nélkül

interfész vagy pullup alkatrészek.

Az OE nem befolyásolja a reteszek belső működését. A régi adatok megtarthatók vagy új adatok beírhatók

míg a kimenetek nagy impedanciájú állapotban vannak.

Annak érdekében, hogy a nagy impedanciájú állapotot bekapcsolás vagy kikapcsolás során biztosítsák, az OE-t egy pullupon keresztül kell a VCC-hez kötni

ellenállás; az ellenállás legkisebb értékét a meghajtó áramerősség-képessége határozza meg.
