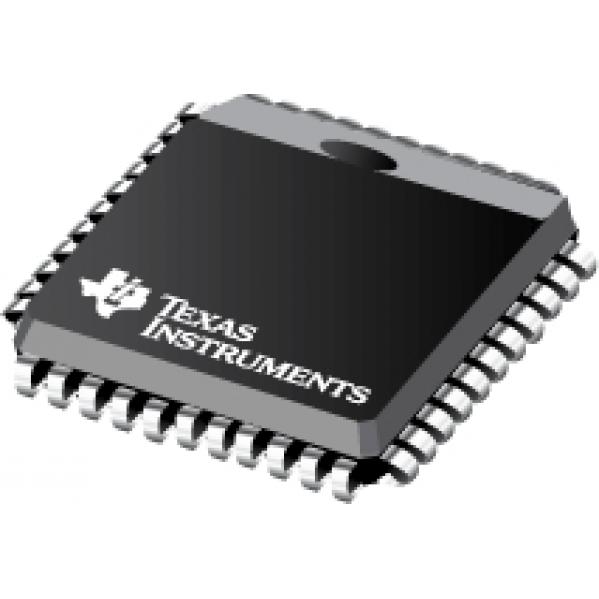

TL16C550CPT
Digital IC Shop

TL16C550CPT - [ TL16C550CPT ]

1,000Ft
Programozható Auto-RTS \ és Auto-CTS \
Auto-CTS \ módban a CTS vezérli az adót
Auto-RTS \ módban az RCV FIFO tartalma és a küszöbérték-szabályozás RTS \
A soros és modem vezérlő kimenetek közvetlenül vezetnek egy RJ11 kábelt, ha a berendezés ugyanazon az áramcsökkenésen van
Képes futni az összes létező TL16C450 szoftverrel
A visszaállítás után az összes regiszter azonos a TL16C450 regiszterkészlettel
Akár 16 MHz-es órajel akár 1 Mbaud működéshez
TL16C450 módban a Hold és Shift regiszterek kiküszöbölik a pontos szinkronizálás szükségességét a CPU és a soros adatok között
Programozható adatátviteli sebesség-generátor lehetővé teszi bármely bemeneti referenciaóra felosztását 1-től (216 –1) -ig, és létrehoz egy belső 16-szoros órát
A soros adatfolyamhoz hozzáadott vagy onnan törölt standard aszinkron kommunikációs bitek (start, stop és paritás)
5 V és 3,3 V működés
Független vevőóra bemenet
Adás, fogadás, vonalállapot és adatkészlet megszakítások független vezérléssel
Teljesen programozható soros interfész jellemzők:
5-, 6-, 7- vagy 8-bites karakterek
Páros, páratlan vagy paritás nélküli bit generálás és észlelés
1-, 1 1 / 2- vagy 2-stop bit generálás
Baud generálás (dc - 1 Mbit / s)
False-Start Bit Detection
Teljes állapotjelentési képességek
3 állású kimeneti TTL meghajtó képességek kétirányú adat buszhoz és vezérlő buszhoz
Vonalszakadás generálása és detektálása
Belső diagnosztikai képességek:
Visszahúzódó vezérlők a kommunikációs kapcsolat hibaszigeteléséhez
Törés, paritás, túllépés és keretezés hibaszimulációja
Teljesen prioritizált rendszermegszakítások
Modemvezérlő funkciók (CTS \, RTS \, DSR \, DTR \, RI \ és DCD \)

A TL16C550C leírása
A TL16C550C és a TL16C550CI a TL16C550B aszinkron kommunikációs elem (ACE) funkcionális frissítése, ami viszont a TL16C450 funkcionális frissítése. Funkcionálisan egyenértékű a bekapcsoláskor a TL16C450-vel (karakteres vagy TL16C450 mód), a TL16C550C és a TL16C550CI, akárcsak a TL16C550B, alternatív FIFO módba helyezhető. Ez a fogadott és továbbított karakterek pufferelésével mentesíti a CPU-t a túlzott szoftverköltségektől. A vevő és adó FIFO-k legfeljebb 16 bájtot tárolnak, beleértve a vevő FIFO számára további három hibaállapot bitet byte-onként. A FIFO módban van egy választható autoflow vezérlő szolgáltatás, amely jelentősen csökkentheti a szoftver túlterhelését és növelheti a rendszer hatékonyságát azáltal, hogy automatikusan vezérli a soros adatáramlást az RTS \ output és CTS \ input jelek segítségével.

A TL16C550C és a TL16C550CI soros-párhuzamos konverziókat hajt végre perifériás eszközöktől vagy modemektől kapott adatokon, és párhuzamos-soros átalakításokat hajt végre a CPU-jától kapott adatokon. A CPU bármikor leolvashatja az ACE állapotát. Az ACE tartalmaz teljes modemvezérlési képességet és egy processzor megszakítási rendszert, amely testre szabható a kommunikációs kapcsolat szoftverkezelésének minimalizálása érdekében.

A TL16C550C és a TL16C550CI ACE egyaránt tartalmaz egy programozható adatátviteli sebesség-generátort, amely képes referenciaórát osztani 1 és 65535 közötti osztókkal, és 16x referencia órát állítani a belső adó logikához. Rendelkezéseket tartalmaz a 16x-os óra használatára a vevő logikájához. Az ACE 1 Mbaud soros sebességet (16 MHz-es bemeneti óra) fogad el, így a bitidő 1 µs, a tipikus karakteridő pedig 10 µs (kezdőbit, 8 adatbit, stopbit).

A TL16C550C és a TL16C550CI TL16C450 terminálfunkciói közül kettőt TXRDY \ és RXRDY \ értékre változtattak, amelyek jelet adnak egy DMA vezérlőnek.
