262 144-SZÓ 16-BIT TELJES CMOS STATIKUS RAM-mal

LEÍRÁS

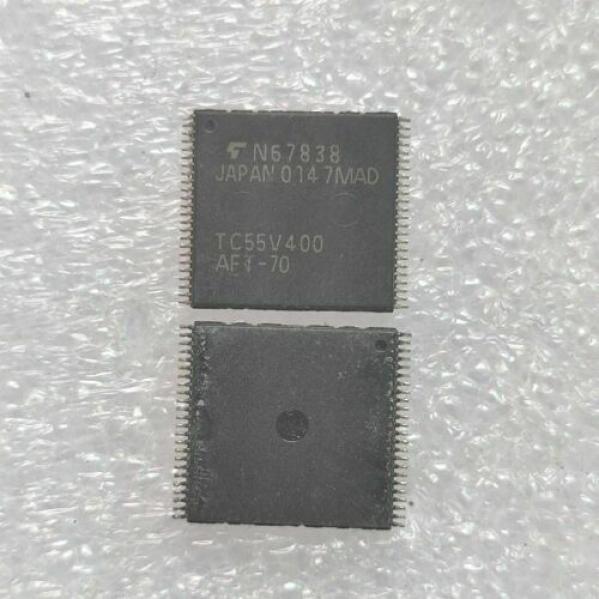

A TC55V400AFT egy 4 194 304 bites statikus véletlen hozzáférésű memória (SRAM), 262 144 szó szerint rendezve, 16-tal

bitek. A Toshiba CMOS Silicon gate process technológiájával gyártva ez az eszköz egyetlen 2.3-tól 3.6-ig működik

V tápegység. A fejlett áramkörtechnika nagy sebességet és alacsony energiát biztosít 3 üzemi áram mellett

mA / MHz és a minimális ciklusidő 55 ns. Automatikusan alacsony fogyasztású üzemmódba kerül, 0,5 A készenléti állapotban

áram (VDD esetén 3 V, Ta 25 ° C, maximum), ha a chip engedélyezést (CE1) magasra vagy (CE2) alacsonyra állítják.

Három vezérlő bemenet van. A CE1 és a CE2 az eszköz kiválasztására és az adatmegőrzés vezérlésére szolgál, és

kimeneti engedélyezés (OE) gyors hozzáférést biztosít a memóriához. Az adat byte vezérlőcsap (LB, UB) biztosítja az alsó és a felső bájtot

hozzáférés. Ez az eszköz jól alkalmazható különböző mikroprocesszoros rendszerek alkalmazásokhoz, ahol nagy sebességű, alacsony teljesítményű és

akkumulátor biztonsági mentése szükséges. És a garantált szélsőséges üzemi hőmérséklet-tartomány 40 ° C és 85 ° C között a

A TC55V400AFT extrém hőmérsékleti körülmények között alkalmazható. A TC55V400AFT az

kapható normál és fordított kivágású műanyag 48 tűs vékony-kis vázlatos csomagban (TSOP).

JELLEMZŐK

Alacsony energiafogyasztás

Működés közben: 10,8 mW / MHz (tipikus)

Egyetlen tápfeszültség 2,3-3,6 V

Kapcsolja ki a funkciókat a CE1 és a CE2 használatával

1,5-3,6 V adatmegtartó tápfeszültség

Közvetlen TTL kompatibilitás az összes bemenethez és kimenethez

Széles üzemi hőmérséklet-tartomány 40 ° C és 85 ° C között
